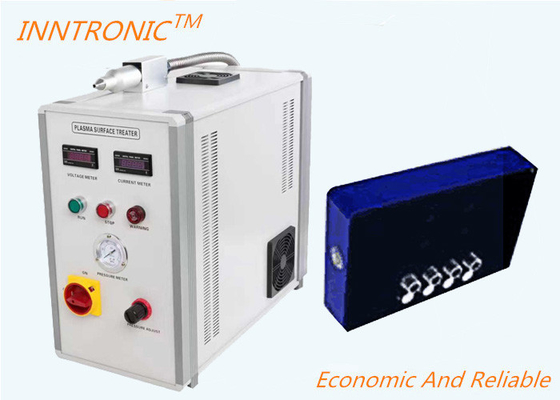

Máy in tia mực Tij cầm tay cho thùng carton PLASMA CLEAN-01 Nhiệt trắng với bề mặt Plasma 10mm AC220V (± 20%)

Máy in TIJ với xử lý bề mặt plasma Điện vào: 2.4A-3.1A

Máy in TIJ AC 220V với xử lý bề mặt plasma Điện vào 2.4A - 3.1A

• Lcông nghệ xử lý bề mặt plasma

Nhưng corona chỉ có thể được thực hiện trong hai điện cực song song liền kề, và khoảng cách không quá lớn,do đó, phương pháp điều trị corona không phù hợp với việc xử lý 3D đối tượng bề mặt phân cựcNếu được xử lý bằng phương pháp lửa, điểm yếu của polyme là nó dễ cháy và ở điểm nóng chảy thấp.nó có thể bị biến dạng, đổi màu, với bề mặt thô, đốt cháy và phát ra khí độc hại.Sự thay đổi bề mặt đối tượng 3D sẽ được xử lý bằng quy trình lưu lượng plasma nhiệt độ thấpNguyên tắc được thể hiện trong hình 1.1, và hai đầu của điện cực được áp dụng điện áp cao và tần số cao, để làm cho không khí giữa hai điện cực tạo ra xả cung khí và hình thành plasma.Plasma trong không khí thổi sẽ được xử lý trên bề mặt của đối tượng để sửa đổi bề mặt 3D.

Dòng không khí

điện cực

Nguồn điện tần số cao và điện áp cao

Dòng khí plasma

Đồ làm việc

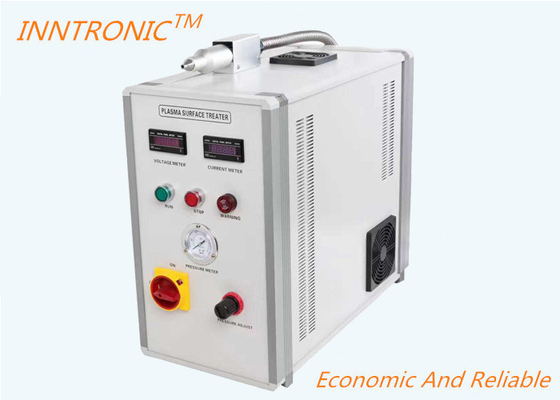

1. ống phun plasma

2. Voltmeter

3. Ammeter

4. nút tạm dừng

5Nút khởi động.

6. Barometer

7- Chuông báo động.

8. Chuyển mạch điện bảng điều khiển

9. Khẩu điều khiển áp suất khí

10. ống phun plasma và cáp

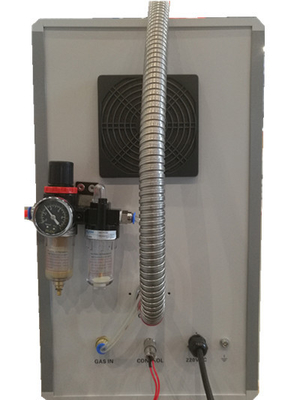

11. Đầu vào nguồn không khí

12. Kiểm soát đầu ra plasma

13. 220Vac nguồn điện đầu vào

14. Vùng đất bao bọc

15. Máy tách dầu và nước

16- Quạt làm mát.

2.Cài đặt

2.1 Lắp đặt vòi phun

2.1.1 Lắp đặt vòi trên cánh tay cơ khí hoặc một vị trí thích hợp; cố định đúng cách, để giữ các dây cáp điện áp cao, dây cáp đất và ống khí trên vòi ra khỏi lực kéo mạnh, ma sát,vết trầy xước và đâm.

2.1.2 Điều chỉnh khoảng cách giữa vòi phun và mảnh làm việc để được chế biến đến 3,5mm8mm.

2.1.3 Ngọn lửa màu tím trên vòi là một vòng cung điện áp cao, đừng chạm vào bằng tay để tránh sốc điện. Khu vực lửa màu vàng hoặc vàng nhạt là khu vực an toàn.

2.1.4Những người không phải là nhân viên sau bán hàng hoặc kỹ thuật viên chuyên nghiệp sẽ không thay đổi ngẫu nhiên hoặc thay thế vòi phun.

2.2 Việc lắp đặt máy chính

2.2.1 Khi đang hoạt động, máy chính không được bị cản trở bởi bất cứ thứ gì.

2.2.2 Đặt máy chính trên mặt đất phẳng và giữ cho nó được thông gió tốt.

2.2.3 Bốn mặt của máy chính không được gần một khu vực sắt lớn, vui lòng giữ chúng cách sắt trên 10cm,nếu không nó sẽ dẫn đến tăng tiêu thụ điện và tăng nhiệt độ do hiệu ứng dòng xoáy;

2.2.4Nguồn không khí đầu vào phải được kết nối vớiGAStrên lưng,Vui lòng sử dụng một nguồn không khí khô để đảm bảo chất lượng xử lý tốt và tuổi thọ lâu dài cho vòi.

2.3 Kết nối nguồn điện AC220V

2.3.1 Vui lòng sử dụng các dây cáp được gắn cho máy, hoặc chọn các dây cáp có kích thước lớn hơn 1,5mm ^ 2, kết nối nguồn cung cấp điện AC220V với nguồn đầu vào của máy.Kết nối không có cực, nhưng không được nhầm lẫn với mặt đất.

2.3.2Khẩu cắm điện của máy chính phải được nối đất đáng tin cậy.,hoặc khung của máy chính phải được nối đất đáng tin cậy,mỗi lần trước khi bắt đầu hoạt động, bạn phải kiểm tra xem nó có được nối đất tốt hay không. TMáylà thiết bị điện áp cao; nếu nó không được nối đất đáng tin cậy,không bật nguồn cung cấp năng lượng để bắt đầu ngẫu nhiên,vì sẽ có một cú sốc điện!

2.3.3 Các ốc vít trên nền tảng kết nối phải được thắt chặt, nếu không nó sẽ hoạt động gián đoạn hoặc nền tảng sẽ bị cháy do quá nóng.

2.4 Kích thước vòi

4Hướng dẫn hoạt động

1. Kết nối nguồn không khí khô vào cuối GAS IN.

2. Điều chỉnh nút áp suất khí, để làm cho các bài đọc của barometer đến 0,1Mpa (1,0kg), chú ý: quá cao áp suất hoặc quá thấp áp suất sẽ dẫn đến chất lượng xử lý thấp.

3. Chuyển bộ ngắt 220Vac lên ON, kiểm tra xem quạt làm mát có hoạt động bình thường hay không, và kiểm tra xem có bất kỳ đọc nào trên voltmeter và ammeter.

4. Nhấn nút khởi động, vòi sẽ khởi động và máy sẽ được trong hoạt động.

5. Khi nó hoạt động bình thường, đọc trên voltmeter và ampere trên bảng sẽ ổn định, biến động trong ± 3V và ± 0.05A là bình thường.

6.Khi nó dừng lại,Bấm️nút dừng️,và sau đó chuyển đổiAC220VChuyển nguồn điện️xuống đến- Bỏ đi.

7. Khi bạn sử dụng điều khiển đầu ra plasma, xin vui lòng sử dụng công tắc điều khiển cơ học, hoặc công tắc điều khiển điện. Khi bạn sử dụng công tắc điều khiển điện,bạn phải sử dụng công tắc điện relé (và cách điện tương tự).

5Các thông số kỹ thuật chính

1Điện áp đầu vào: AC220V (± 20%)

2Phạm vi biến động điện áp đầu vào: ± 3V

3. Điện vào: 2.4A-3.1A

4- Công suất: 600-1000 VA

5- Chiều rộng xử lý: 10mm

6Tần số: 25-30kHz

7. Áp suất nguồn không khí: 0.10Mpa ~ 0.20Mpa (1.0Kg / cm2 ~ 2.0Kg / cm2)

8. Kích thước máy chính: 560mm * 253mm * 460mm

9- Kích thước vòi: MAX 245mm*40mm*60mm

10Trọng lượng: 30kg

11Độ ẩm tương đối: <93% (Không có sương)

12Nhiệt độ môi trường lưu trữ:-25°C~+55°C
