Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Phạm vi đo mô-men xoắn: | 0,5~90(N·m) |
|---|---|---|---|
| Tỷ lệ IP: | IP66 | Ứng dụng: | Xe đạp trợ lực |
| Điện áp đầu vào: | 4,5~5,5 (V) | ||
| Làm nổi bật: | JIS cảm biến mô-men xoắn của trục thép không gỉ,IP66 cảm biến mô-men xoắn của trục thép không gỉ |
||

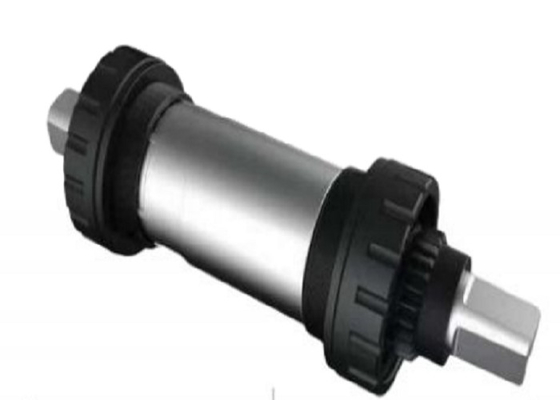

Trục JIS 5 chiều Bộ cảm biến mô-men xoắn cho xe đạp hỗ trợ điện
Tại sao chúng ta
* Không có sự can thiệp từ trường
* Sự ổn định tốt và độ chính xác cao
*Tốc độ phản hồi
* Không tiếp xúc, tuổi thọ dài
| Các thông số | Chỉ số |
| Input Volatge | 4.5 ~ 5.5 ((VDC) |
| Năng lượng đầu vào | <0,2W |
| Động lực đầu ra điện áp | 0.75~3.3 ((V) |
| Độ nghiêng của tín hiệu mô-men xoắn | 30mV/N · m (có thể điều chỉnh theo thói quen đi xe đạp của người dùng ở các khu vực khác nhau) |
| Phạm vi đo mô-men xoắn | 0.5 ~ 90 ((N·m) |
| Số lượng xung tín hiệu tốc độ | 32/Có thể tùy chỉnh |
| Chu kỳ hoạt động tín hiệu tốc độ | 40% ~ 60% |
| Tiêu chuẩn thiết kế | EN15194 |
| Tỷ lệ IP | IP66 |
| Làm việc tạm thời. | (-20~+60) °C |
| Nhiệt độ lưu trữ. | (-30 ~ + 80) °C |
| Bộ đo hàm răng | BC1.37*24T |
| Thông số kỹ thuật đĩa sáo | 1pcs/2pcs/3pcs đĩa sáo |
| 5 chiều rộng | 68/73/84/100/120mm |

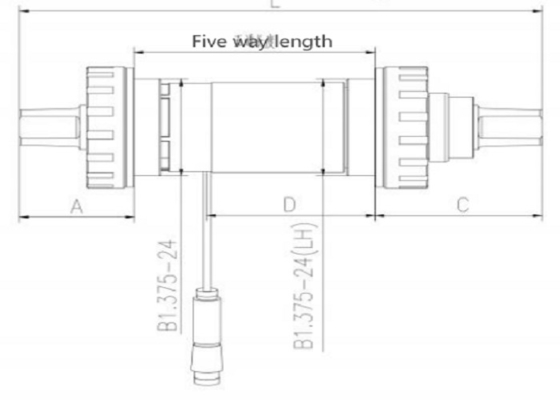

| Mô hình | L(mm) | A(mm) | C(mm) | D ((mm) | 5 chiều rộng ((mm) tùy chỉnh |
| HTBBTS-68-JIS | 148 | 32.5 | 47.5 | 47.5 | 68 |
| HTBBTS-73-JIS | 148 |
30 |
44.5 | 50 | 73 |
| HTBBTS-84-JIS | 166 | 30 | 44.5 | 61 | 84 |
| HTBBTS-100-JIS | 177 | 30 | 44.5 | 77 | 100 |
| HTBBTS-120-JIS | 197 | 30 | 44.5 | 97 | 120 |
Giao diện chuỗi sản phẩm và đặc điểm đầu ra
Giao diện có thể được tùy chỉnh theo nhu cầu của người dùng
| Màu sắc | Xác định |
| Màu xanh | Không hoạt động (tình trạng thấp) |
| Màu trắng | Không hoạt động (tình trạng thấp) |
| Màu đỏ | +5V |
| Màu đen | Địa điểm cung cấp điện |
| Màu vàng | Tín hiệu mô-men xoắn |
| Xanh | Tín hiệu tốc độ |
Đặc điểm
Khả năng can thiệp chống từ tính mạnh mẽ;
Độ chính xác đo ≤ 1%;
Thời gian phản ứng động ≤ 20ms;
Mất công việc ≤ 0,2w, không cần bảo trì, khả năng hoán đổi tốt;
Thiết bị có dung nạp lớn cho khoảng cách trục, tốt hơn các cảm biến công suất tương tự;
Không nhạy cảm với khoảnh khắc uốn cong và lực trục, có khả năng chống nhiễu lực bên ngoài mạnh mẽ;
Đo không tiếp xúc có tuổi thọ lâu
Độ chính xác cao, ổn định tốt và nhất quán cao;
Có thể điều chỉnh kích thước của bộ và tín hiệu đầu vào / đầu ra;
Dịch vụ sau bán hàng
Cung cấp thời gian bảo hành tối đa 24 tháng,
Cung cấp bảo hành cho bộ phận bảo trì đối với các trục trặc không do con người gây ra trong quá trình vận hành thiết bị,
Đối với thiệt hại thành phần gây ra bởi các yếu tố không phải do con người, bộ phận bảo trì sẽ
Trách nhiệm cung cấp sửa chữa hoặc thay thế các thành phần bị hỏng.
Chú ý!
Trong quá trình tháo rời, vui lòng lắp đặt và tháo rời theo thứ tự.
Nếu việc tháo dỡ không được thực hiện theo đúng trật tự, thiệt hại sẽ được chịu bởi chính mình.
Hướng dẫn
1- Khóa nắp cuối trái theo hướng được hiển thị trong sơ đồ (động lực khóa 35Nm)
2Đặt bộ cảm biến mô-men xoắn từ bên phải của đầu nối 5 chiều.và đường dây đầu ra thông qua lỗ bên dưới đầu nối năm chiều (trung tâm của lỗ nằm ở giữa đầu nối năm chiều)
3.Đặt nắp đầu bên phải và khóa nó theo hướng được hiển thị trong sơ đồ (động lực khóa 35Nm)
4Cài đặt tấm bánh răng lớn, và các splines trên tấm bánh răng lớn phù hợp với các splines trên cảm biến mô-men xoắn.
5Khóa nốt theo hướng được hiển thị trong sơ đồ. (động lực khóa 35Nm)
6- Lắp đặt trục quay và hoàn thành việc lắp đặt.
